CMS IntelliCAD Ribbon Interface

CMS IntelliCAD User Interface - Interfaccia unificata ALL-IN .

Gli utenti possono lavorare con le finestre di  IntelliCAD e dei suoi elementi in svariati modi. Per esempio si possono fare apparire e ridimensionare le toolbars, fare apparire la command bar, e abilitare la status bar. Le toolbars e la command bar possono essere spostate ovunque sullo schermo o agganciate alla finestra principale di IntelliCAD.

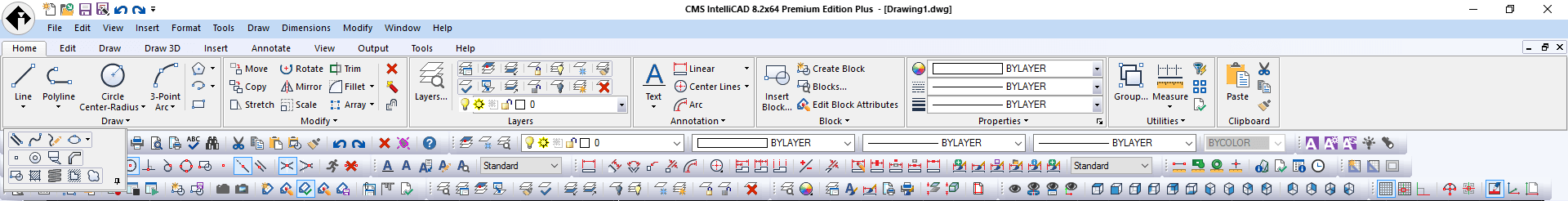

Con CMS IntelliCAD l'utente puo' settare sia le toolbars che i menus con la nuova  CMS IntelliCAD ribbon interface.

La selezione dei tabs puo' anche essere accompagnata con la rotazione della rotella del mouse mentre il puntatore del mouse e' sul the Ribbon Commands tab.

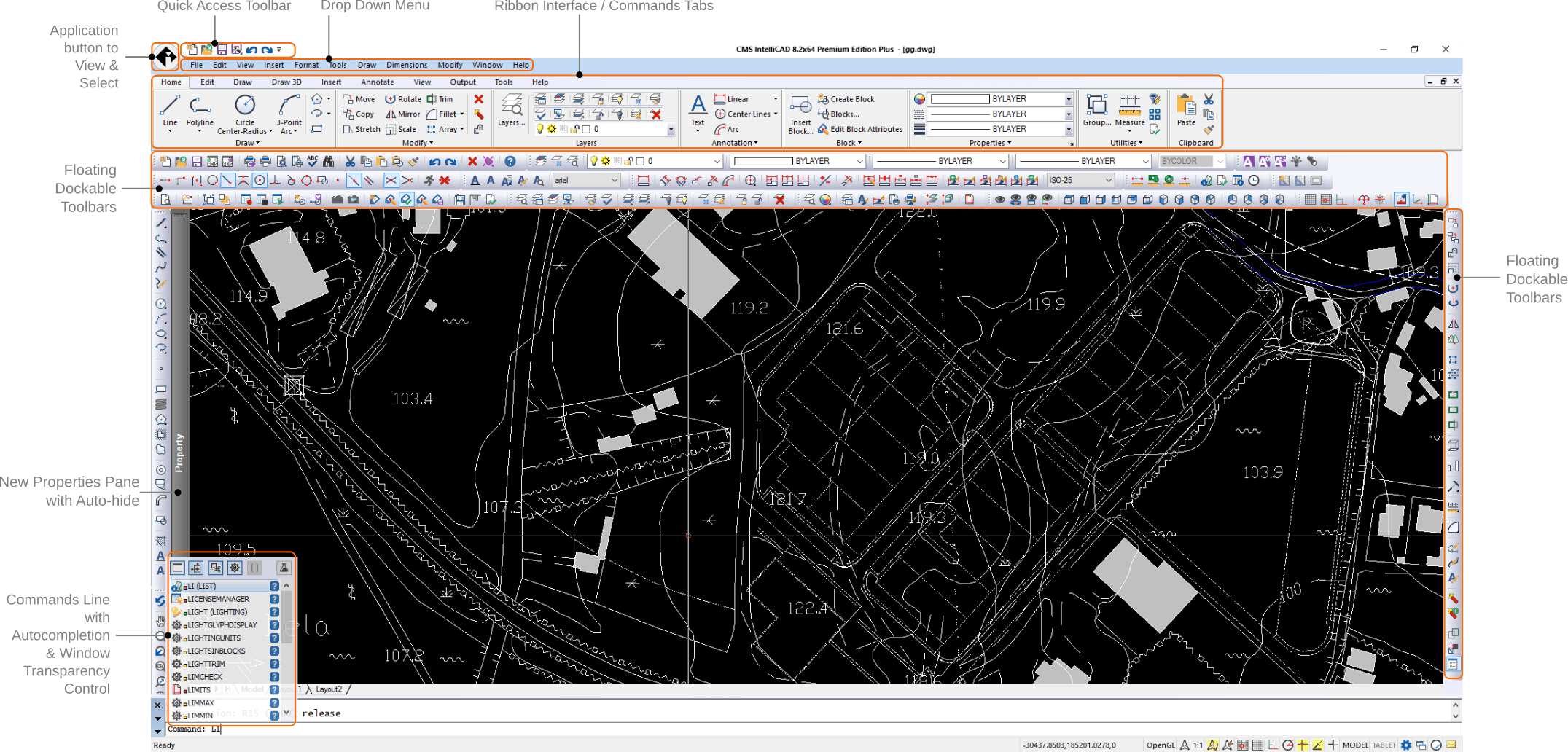

Il ribbon di CMS IntelliCAD®  contiene alcune aree da cui poter scegliere i comandi: Ribbon Application button, Quick Access toolbar e Tabs. Nota che alcune features sono SOLO presenti nella versione PE Plus edition.

• Application button — Il bottone Application nell'angolo in alto a sinistra contiene i comandi relativi al  file, come  as New, Open, Import, Export, e altri.
• Quick Access toolbar — Contiene i comandi comuni. Click sulla toolbar di  Quick Access e avrete la scelta di comandi inerenti al display e a personalizzare vari elementi visuali della finestra del disegno.
• Tabs — Contiene i comandi per raggruppare , per esempio, sui tabs di name Home, Edit, Draw 2D, etc.

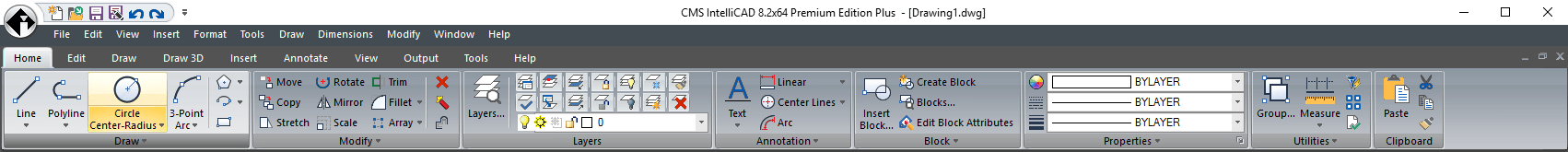

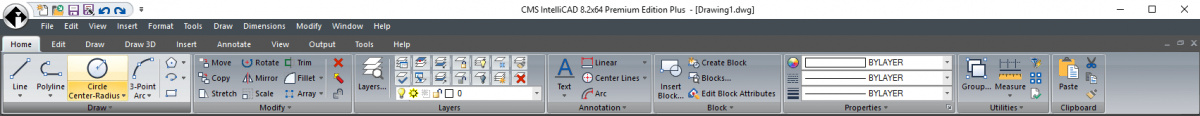

Home
con questo tab l'utente puo' avere accesso ai principali e piu' usati comandi di creazione ed editazione di entita' geometriche. Quindi potra' Disegnare linee,curve,cerchi,modificare entita',inserire testi,annotare e inserire quotature,creare ed inserire blocchi CAD ,controllare i layer,e copiare e trasferire entita' per mezzo della clipboard di  Windows .

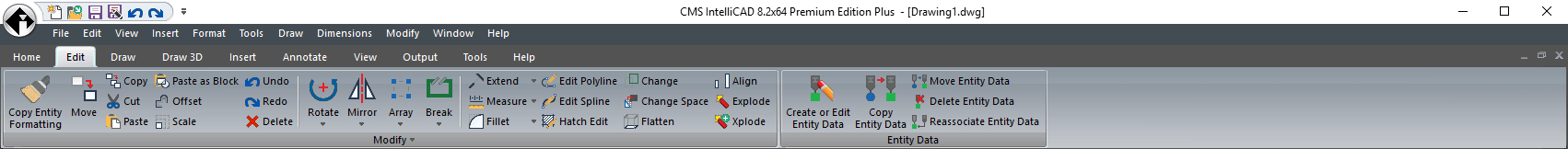

Edit
EDIT tab permette di editare le entita'

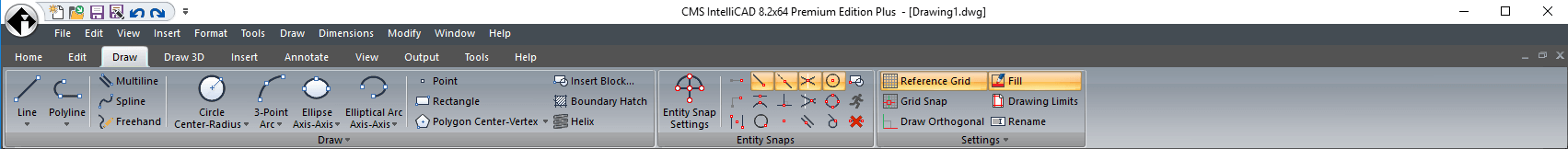

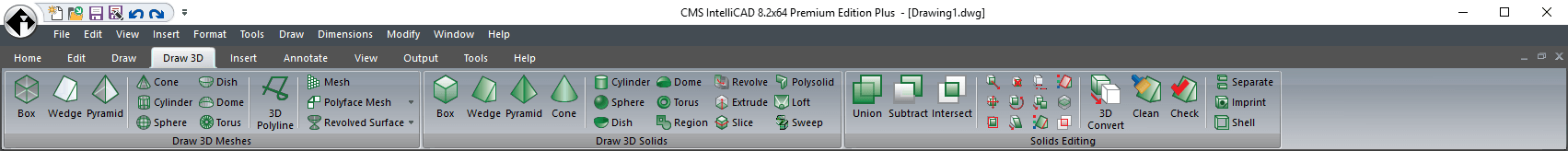

Draw & Draw 3D (Solids solo sulla versione  PE Plus )
DRAW tab consente all'utente di controllare come le entita' sono state create.Le principali modalita' di creazione di entita',di cattura e setting  delle stesse, mesh 3D di solidi e l'editing degli stessi, sono disponibili con questi tabs.

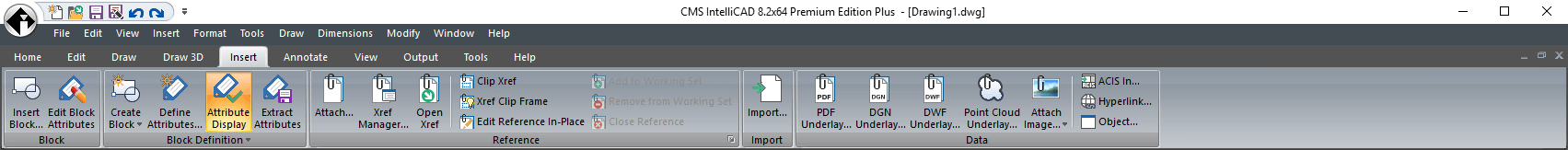

Insert
INSERT tab permette l'inserimento e il controllo di riferimenti e files esterni.

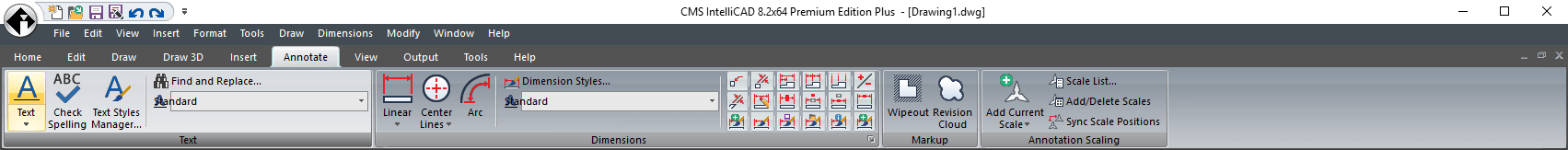

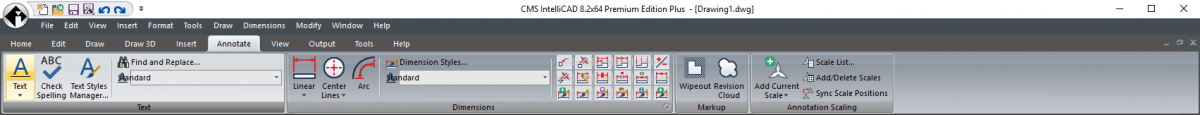

Annotate
Con il tab ANNOTATE l'utente puo' creare,editare e controllare testi , inserire tutti i tipi di quotatura e editare lo stile di dimensionamento, gestire le revisioni e agiungere ed editare le informazioni di scala del disegno.

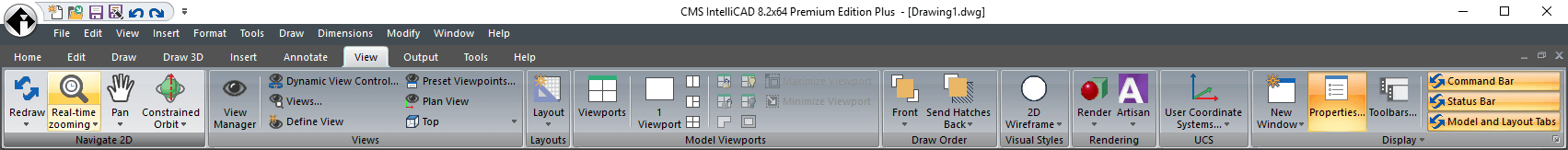

View
Il VIEW tab permette di definire come navigare e visualizzare le viste del disegno e le entita' geometriche. Preset views, Dynamic views, Layouts, View-ports, DRAW ORDER, settano lo stile di visualizzazione,permettono di eseguire il render 3D di uno scenario, e di settare l' UCS e il controllo del display.

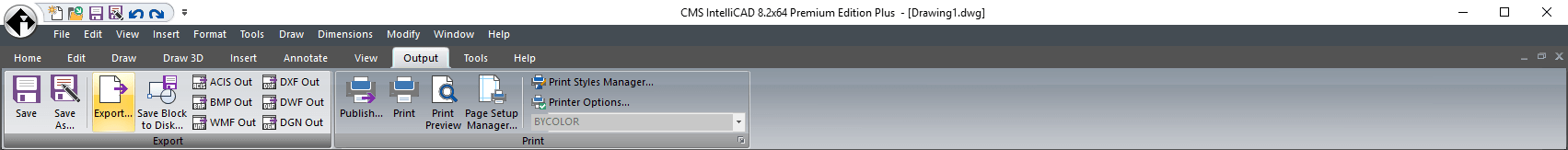

Output
Il File Export e i comandi di Plot sono disponibili  cio il tab di OUTPUT . Si possono esportare files o entita' nei formati *.DXF, DWF, SAT, BMP, WMF, EMF, PDF, SVG, STL e DAE . PLOTtare per mezzo dei comandi PUBLISH o PRINT, e' possibile  settare lo stile di stampa   tramite questi tab.

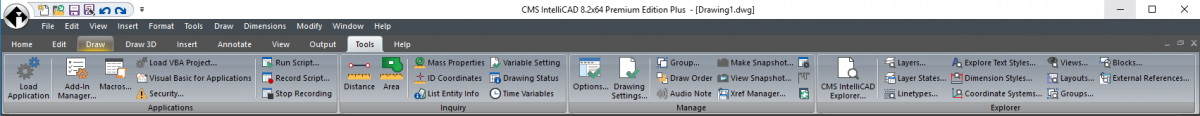

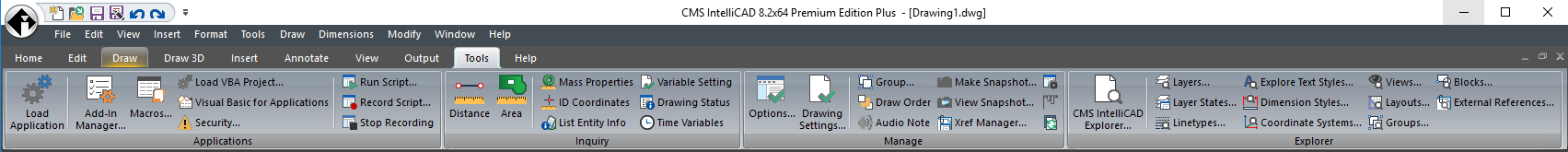

Tools
TOOLS tab permette l'accesso agli ambienti di sviluppo e personalizzazione come Microsoft VBA o .NET, LISP, IRX, SDS. Tools tab permette anche di avere informazioni delle entita' quali AREAS, MASS PROPERTIES, etc. o definire variabili di settings. si possono definire i settings del disegno, i riferimenti esterni e personalizzare menu,toolbars,scorciatoie di tastiera e altro. I principali comandi di EXPLORE sono anche disponibili con il tab TOOLS .

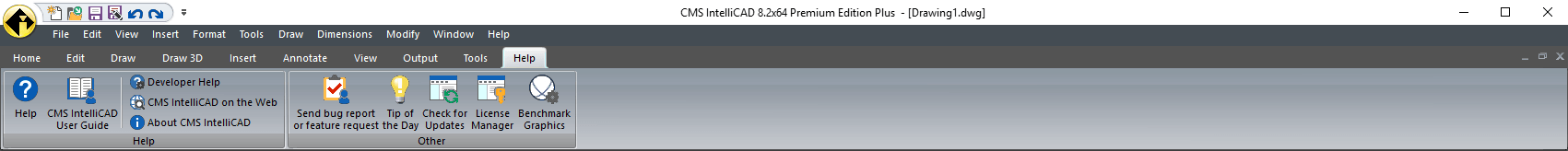

Help
Con il tab HELP l'utente possono accedere al supporto tecnico per mezzo della  built-in help feature, accedere alla user guide in  PDF interamente stampabile (alcuni comandi sono disponibili solo con la versione full PE Plus edition), accedere al  Bug submitting form, e controllare gli  updates o accedere al license manager. L'utente puo' anche testare il proprio graphics devices in questo tab.
